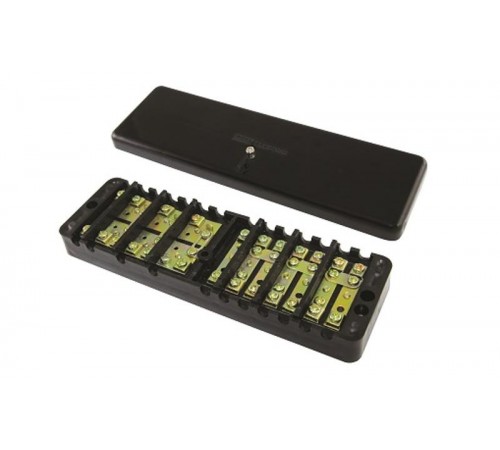

Коробка испытательная переходная ИКП (аналог ИК, ИКК) SQ0836-0001 TDM

Назначение:
Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.
Применение:
Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии. Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).
Конструкция:
Конструктивно устройство состоит из: основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 - 7). защитной крышки, фиксируемой винтом, с возможностью опломбировки.
Материалы:
Корпус изготовлен из карболита - материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо- ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред. Винты изготовлены из оцинкованной стали. Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
